高桩梁板式码头结构配筋 CAD绘图系统

一、系统功能：
高桩梁板式码头结构配筋 CAD绘图系统》是根据新版港口工程技术规范（1998年）及港口工程制图标准开发，针对高桩梁板式码头组成构件所设计的辅助绘图系统，包含 码头面板 、 码头纵向梁系 、 码头靠船构件及水平撑 、 码头现浇横梁 、 引桥现浇横梁 共五种构件结构配筋绘制子系统。该系统具有可视化录入界面，可根据输入的构件几何尺寸、配筋参数等相关数据，即时成图并以“.DWG” 格式输出图形文件。采用修改原有图纸的方法很容易遗漏，造成低级错误。图纸规格可自由选择。

二、系统组成：
各子系统皆由数据输入模块、辅助计算模块、图形生成模块三部分组成。
数据输入模块：主要完成绘制所需要的各种参数的输入，如构件几何参数、混凝土标号、配筋参数等数据的输入，并将数据完整的保存至数据库。
辅助计算模块：从数据库中调入原始数据，针对不同的计算内容分别进行钢筋排布、吊环直径、钢筋材料表数量统计等相关计算。
图形生成模块：根据输入数据及相关计算结果进行图形绘制，并输出相应的 DWG文件。

三、系统特点：
1）提供可视化输入界面，数据输入方便、直观；
2） 可根据输入数据生成相应的“ .DWG ”文件，适用性强；
3） 能够根据所绘内容进行钢筋 自动 分类统计编号，并生成相应的材料数量表；

4） 生成的图形内容可达到可替代交互方式制图的 9 0% 以上， 基本满足港口工程制图要求。 极大地减轻了设计人员的工作强度，加快了设计速度，提高了设计效率；
5） 可根据用户的需求提供相应标题栏的绘制，具有一定的针对性；
6） 图形参数设置简洁明了，可轻松编辑修改生成的图形文件。
四、系统绘制内容：
系统绘制内容：

1 、码头面板结构配筋图 补泄水孔开方孔图

•  面板的平面及其横向、纵向断面 绘制 ；

•  面板开孔或缺口的布置；

•  纵、横向钢筋的相对排布；

•  吊环详图；

•  孔口加强 详图；

•  结构尺寸标注；

•  钢筋编号等文字字符 自动 标注；

•  钢筋材料表的 自动 统计计算；

•  必要常规说明文字描述。

2 、码头纵向梁系结构配筋图

•  纵向梁的纵向、横向断面绘制；

•  上下部主筋的相对排布；

•  架立钢筋、箍筋、连系钢筋的相对排布；

•  吊环详图；

•  结构尺寸标注；

•  钢筋编号等文字字符 自动 标注 ；

•  钢筋材料表的 自动 统计计算；

•  必要常规说明文字描述。

3 、码头靠船构件及水平撑结构配筋图

•  靠船构件侧面、立面图绘制；

•  靠船构件侧面、立面及断面配筋图绘制；

•  靠船构件牛腿结构图绘制；

•  水平撑纵向、横向断面图绘制；

•  水平撑纵筋预埋钢筋位置图绘制；

•  吊环详图；

•  结构尺寸标注；

•  钢筋编号等文字字符 自动 标注 ；

•  钢筋材料表的 自动 统计计算；

•  必要常规说明文字描述。

4 、引桥现浇横梁结构配筋图

•  引桥横梁的纵向、横向断面绘制；

•  引桥横梁上下部主筋的相对排布；

•  架立钢筋、箍筋、连系钢筋的相对排布；

•  结构尺寸标注；

•  钢筋编号等文字字符 自动 标注 ；

•  钢筋材料表的 自动 统计计算；

•  必要常规说明文字描述。

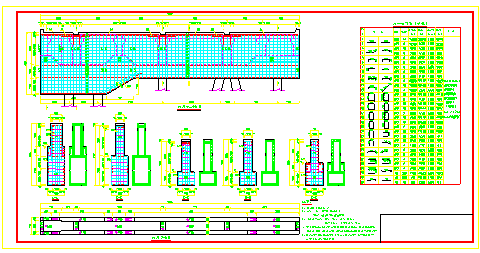

5 、码头现浇横梁结构配筋图

•  码头横梁的纵向、横向断面绘制；

•  码头横梁的平面绘制及相应标高计算；

•  码头横梁上下部主筋的相对排布；

•  架立钢筋、箍筋、连系钢筋的相对排布；

•  结构尺寸标注；

•  钢筋编号等文字字符 自动 标注 ；

•  钢筋材料表的 自动 统计计算；

•  必要常规说明文字描述。
五、系统运行环境
