系统功能
《丰海JCGDL基础轨道梁计算软件》是用于解决文克勒地基上滚动荷载作用下梁的内力和地基反力问题。本系统提供可视化输入、输出界面,方便用户的使用,可进行固定荷载、滚动荷载作用下基础轨道梁弯矩、剪力、地基反力和竖向位移的计算,最后根据设计值做配筋计算。计算结果以图形和文本两种方式,分别输出每段基础轨道梁各截面内力及地基反力和竖向位移包络值。
系统组成:该系统主要由数据输入模块、计算核心模块、配筋计算子模块及后处理模块四部分组成。

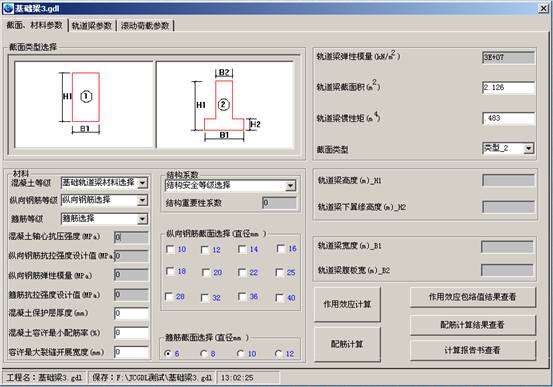

数据输入模块:主要完成计算所需要的各种参数的输入,如几何信息、材料信息、约束信息和荷载信息等参数,并将数据完整的保存至数据文件。
计算核心模块:根据输入的原始数据,分别计算滚动荷载在每一固定位置时基础轨道梁上各截面内力及地基反力,并找出各截面上作用效应最大值与最小值,标出作用效应取最大值与最小值时滚动荷载的工况号。
配筋计算子模块:根据计算出的作用效应包络值,对各跨梁分别按最大弯矩和最大剪力标准值乘以荷载分项系数进行配筋计算,计算出梁上侧纵向受力钢筋面积、下侧纵向受力钢筋面积及箍筋间距。

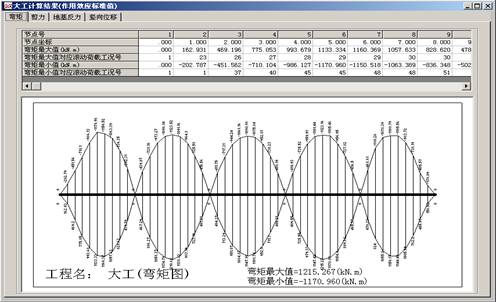

后处理模块:根据计算出的作用效应包络值,绘制作用效应包络图,根据所选截面类型的配筋结果,绘制配筋示意图,并形成计算文本文件。
|
