沉箱自动设计系统

本系统为我公司自行开发的大型土木构造物自动设计系统的一部分在日本同行业居领先水平,自投入市场以来受到同行的高度重视和欢迎。最近已得到日本国土交通省的认可和批量购买,并资助开发加以推广。此产品已装备于国土交通省的港湾关联各个直属设计部门,由此系统设计完成的构造物已遍及全日本。越南等东南亚国家也有此系统的利用实绩,台湾地区、韩国也将会有很大的市场。
本系统适合于防波堤及岸壁用标准CAISSON的细部设计。
主要功能:
· 防波堤用CAISSON
1. 波浪计算
2. 安定计算
3. 荷重计算
4. 弯矩计算
5. 自动配筋
6. 疲劳检讨
7. 不等沈下检讨
8. 数量计算
9. 自动制图
· 岸壁用CAISSON
1. 安定计算
2. 荷重计算
3. 弯矩计算
4. 自动配筋
5. 不等沈下检讨
6. 数量计算
7. 自动制图

系统特点
1. 完全与新基准相对应
· 设计方法:极限状态设计法
· 使用单位:国际单位制
· 设计基准:港湾の施設の技術上の基準?同解説(平成11年版)

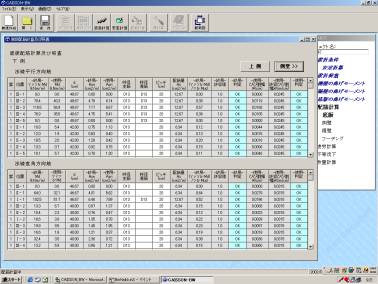

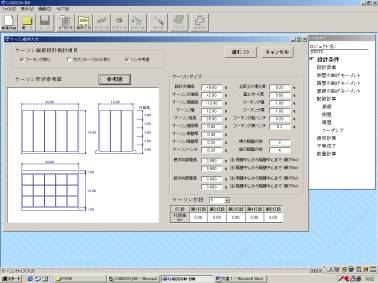

2. 人性化的界面设计

点击放大
点击放大

所有人机交互界面简洁易懂。
3. 设计精确高效
以标准4×2 CAISSON为例,以往设计,制图及校对总计在200工时左右,而利用本系统,所有工作仅需4小时即可完成。

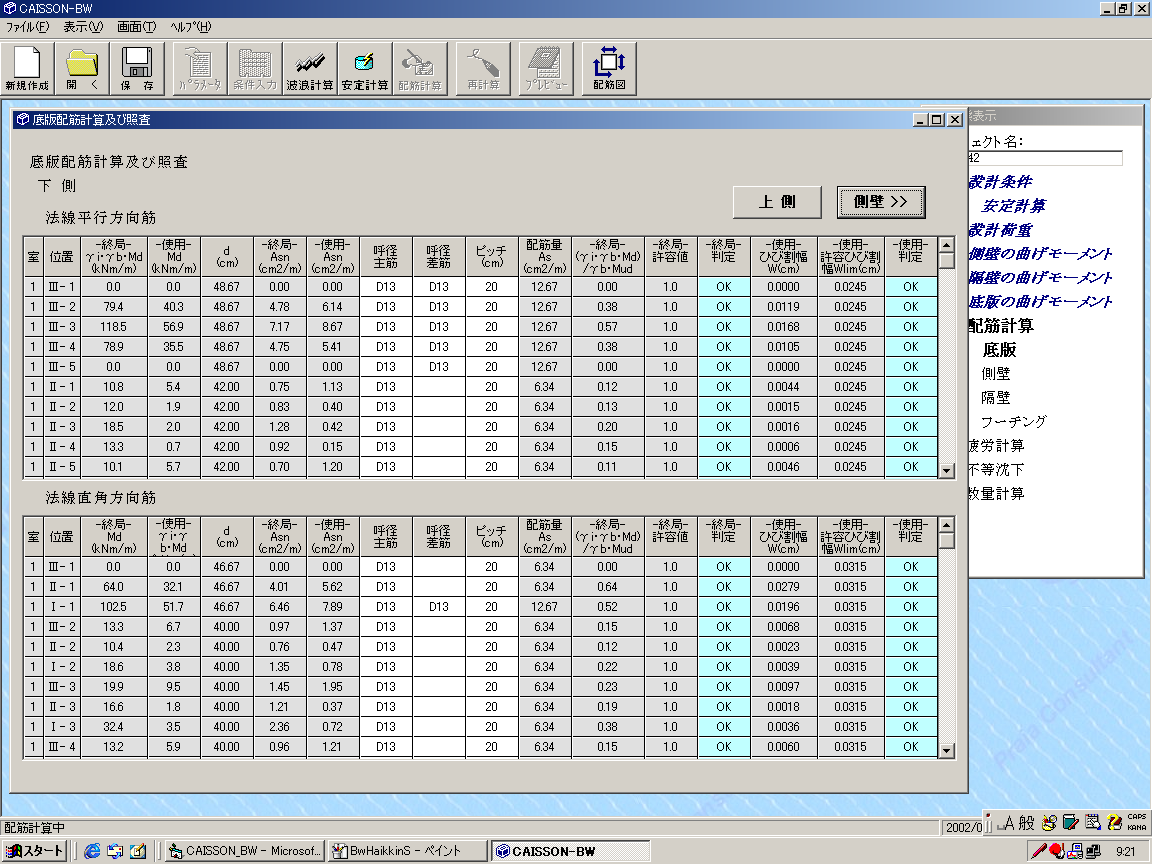

4. 设计报告完整规范
设计报告书全部以统一的EXCEL文件格式输出,并自动生成大量的揷图。生成的报告书美观,清晰,修改及印刷都极度为方便。

点击放大

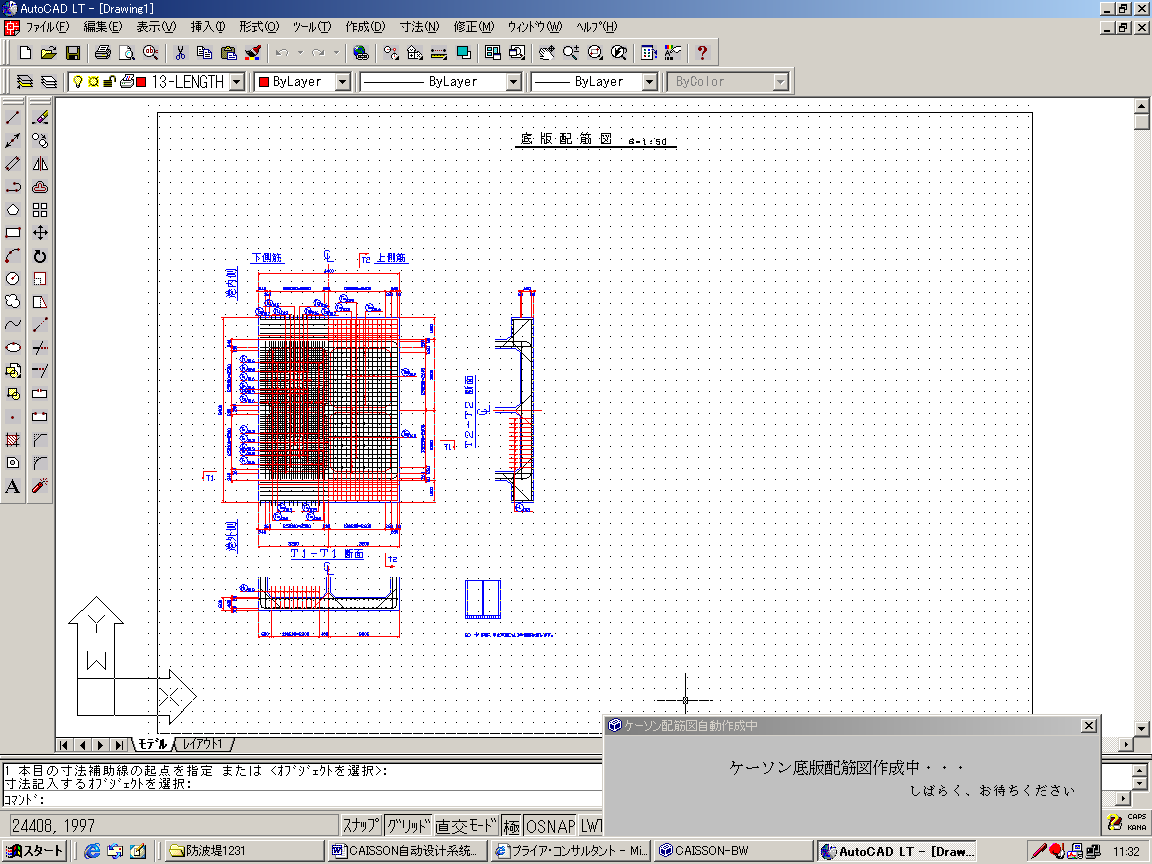

5. 自动生成各种配筋图

点击放大

使设计人员从繁琐的制图工作中得以解脱出来。
